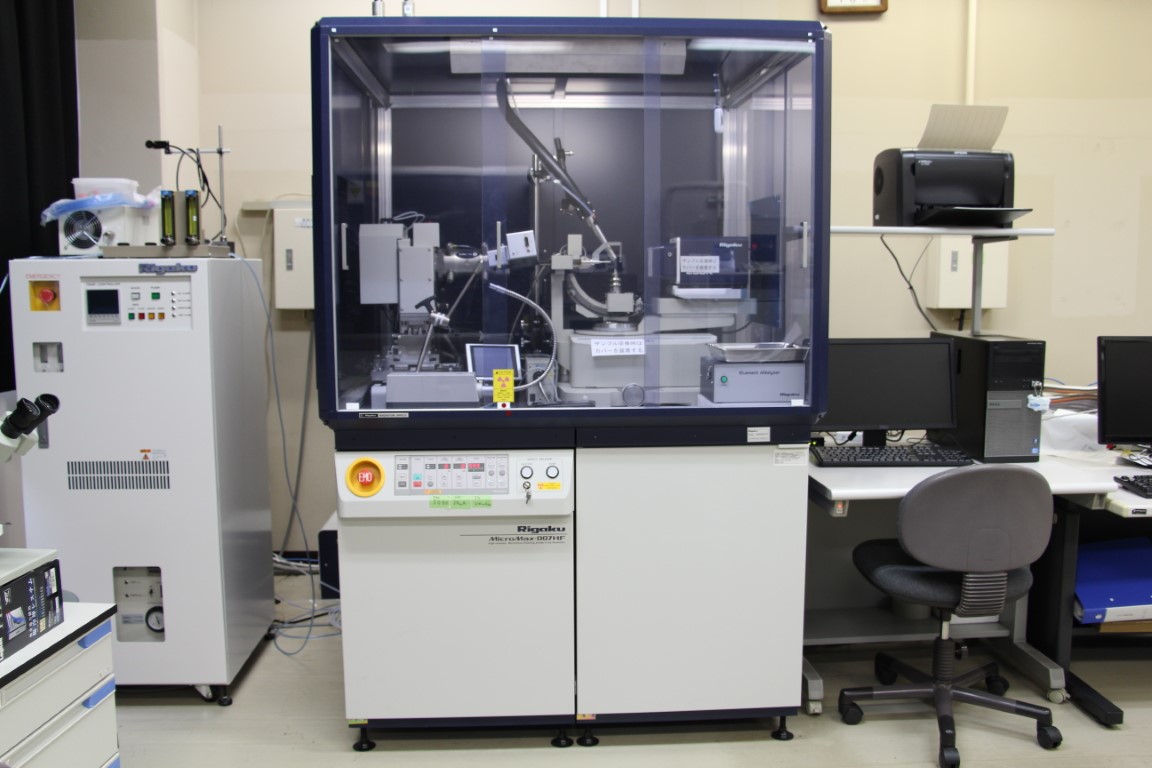

単結晶Ｘ線回折装置（SCXRD）
| メーカー名・型式 | リガク・VariMax with PILATUS/DW |
|---|---|
| 導入年度 | 平成 25（2013）年度 |
| 設置地区 | 水戸地区 |
| 設置場所 | 研究設備共用センター 1階 X線構造解析室 |
| 公開範囲 | 学内：〇 学外：〇 |
| 依頼測定 | 無 |
| 取扱責任者 | 研究設備共用センター 大堀 祐輔 |
機器性能および仕様
| X線源 | 回転対陰極型Mo/Cuデュアルターゲット |
|---|---|
| 出力 | 1.2 kW（Mo: 50 kV-24 mA、Cu: 40 kV-30 mA） |
| ゴニオメータ | 1/4χゴニオメータ |
| 検出器 | ハイブリッドピクセル検出器 PILATUS 200K |
| カメラ長 | 30～110 mm |
| 吹付低温装置 | －170℃～室温 |
| 測定・データ処理ソフトウェア | CrysAlisPro |
| 解析ソフトウェア | Crystal Structure、Olex2 |
| オプション | 自動構造解析プラグインAutoChem 元素分析アタッチメントElement Analyzer |
分析対象
単結晶試料（主に低分子化合物）
活用事例
金属錯体の構造決定
